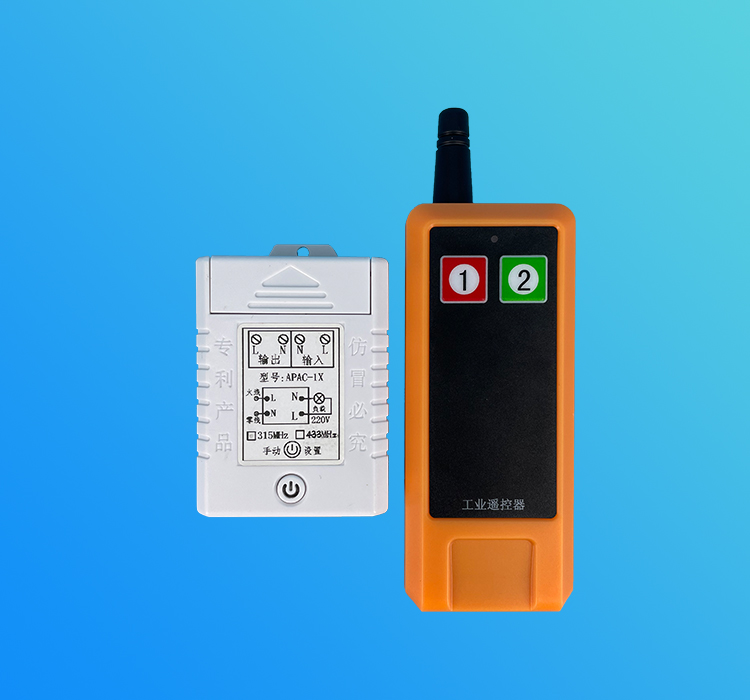

2路工业遥控器开关

我公司设计、生产的交流四路无线接收控制器，为四个继电器输出开关量信号输出并且带有工作指示灯，可使要控制的设备达到电机的正、反转；或开关的通、断转换以及各种特殊控制程序的要求。主要应用于电动门、窗、起吊设备、闸道、升降器、工业控制及安防行业等领域。

该控制器采用单片机编程解码，学习对码匹配遥控器操作简单，适用多种遥控，性能稳定功耗低之特点，其输出有常用三种功能（可拓展）。

一、技术参数：

1、工作电压：AC110V/AC220V/AC380V（三种电压）

2、输出电流：20A

3、工作温度：-20～+70℃

4、工作频率：315MHZ（433可选）

5、控制负载：交流

6、外形尺寸：70*56*30mm(外壳)长宽高

二、工作方式与对码方法:

1、点动——长按设置键3秒灯亮，再按一下按键，按遥控器任意键，指示灯闪三次学习成功。

2、自锁——长按设置键3秒灯亮，再按二下按键，按遥控器任意键，指示灯闪三次学习成功。

3、互锁——长按设置键3秒灯亮，再按三下按键，按遥控器任意1个键，指示灯闪一次学习为开键,再按遥控器另一个按键学习为关键指示灯闪三次学习完成。

三、清码方法：

接收器通电后，长按设置键约8秒看到设置指示灯闪烁三次息灭即清码成功。

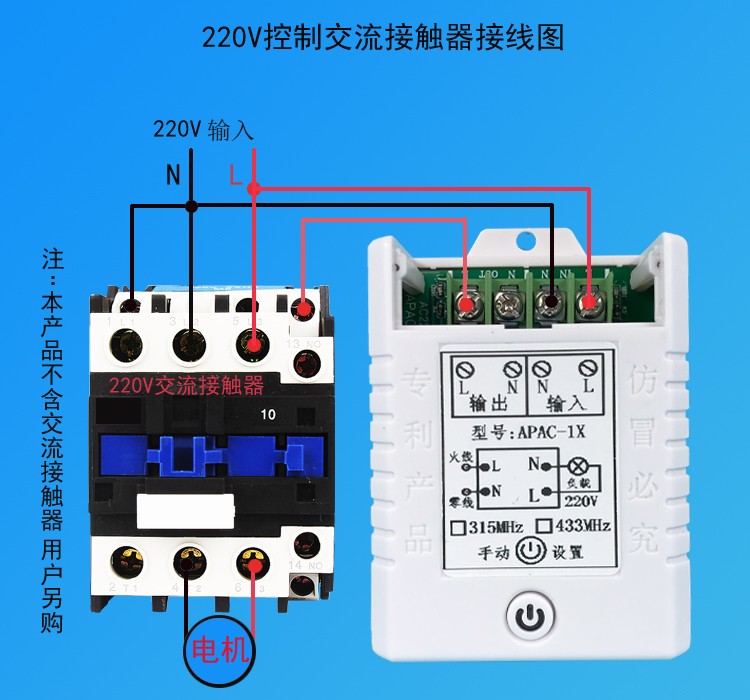

五、常用控制负载接线示意图如下：
